rto焚烧炉计算表

返回列表 来源: 恒峰蓝环境 发布日期: 2020-07-06 09:15:51
RTO焚烧炉的运行能耗主要是电和燃料。电耗与设备选型有关,一旦选定设备,电耗基本确定,但燃料的消耗往往波动较大。主要是因为在实际生产中,因废气量以及浓度不稳定,在启动及运行过程中,需要经常补充燃料以维持燃烧室温度。所以关于燃料的消耗需要更加关注。下面跟恒峰蓝小编一起来看看rto焚烧炉计算表

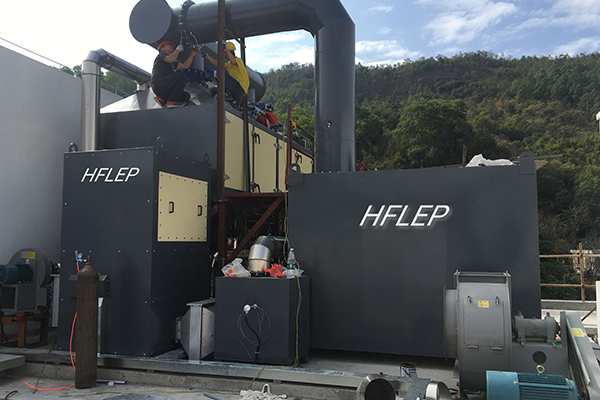

rto焚烧炉

rto焚烧炉计算表-空车运行天然气的消耗量

RTO系统排放的热量散失的途径为废气带走的热量和RTO系统表面散热。因系统排放的热量中系统表面散热远小于废气带走的热量。故理论计算中RTO系统的表面散热可以忽略不计。即我们假设工况为:

一套1万风量的的三床式RTO,入口温度为20℃,设计热效率≥95%,炉膛平均温度为820℃,天然气热值为36000kJ/Nm³。计算空车运行状态的天然气耗量即计算没有VOCs进入时的天然气空烧的耗量。

依照公式:

Q=CM△T

即RTO焚烧系统空车运行时的热量需求为:

Q热量:

1.005×1.293×10000×40=519786kJ/h;

计算得出天然气的耗量为:

V天然气:

519786÷36000=14.44Nm³/h。



rto焚烧炉计算表-系统自供热(不需要额外补充天然气)时的最低浓度

以甲苯为例,假定上述RTO焚烧炉所处理的废气全部为甲苯,

当甲苯所释放的热能大于或等于RTO焚烧运行时的热量需求,

即Q甲苯≥519786kJ/h时,系统可实现自供热。

甲苯热值=3918KJ/mol,

摩尔质量=92g/mol,

计算需要燃烧甲苯的量为12205.29g/h,

处理风量为10000Nm³/h,

折换浓度为1220.53mg/m³。



rto焚烧炉计算表-系统进气的最高浓度

先计算混合气体的爆炸极限:

L=1/(Y1/L1+Y2/L2+Y3/L3),

式中:

Y1、Y2、Y3代表各组分在混合气体中的体积分数;

L1、L2、L3代表各组分的爆炸极限;

RTO的进气浓度要控制小于爆炸极限的1/4,根据摩尔质量换算出RTO的进气浓度上限。
